AFUtester

Ableiterfunktionstester

AFUtester

Arrester function tester
Überspannungsableiter
reiben sich auf im täglichen Kampf gegen elektrische Störimpulse, die durch Strom- und Telefonnetze vagabundieren.
Man sieht es ihnen nicht an, ob sie noch sicher sind. Hierzu braucht man einen elektrischen Test.

Wie kann man die Funktion eines Ableiters messen?
Man legt eine Spannung an und steigert sie so lange bis der Ableiter anspricht und erfasst so dessen Ansprechspannung
Die Ansprechspannung ist ein zuverlässiges Maß für die Funktion eines Ableiters.

   Surge Protection Components
are worn down by the steady exposure to electrical surges travelling through the electricity grid and the telephone network.
Visual inspection does not reveal their reliable function. Only electrical test does.

How to test the function of an arrester?

Apply a testing voltage, rise it until the arrester responds and read the response voltage.
The response voltage is a reliable measure of the function of an arrester

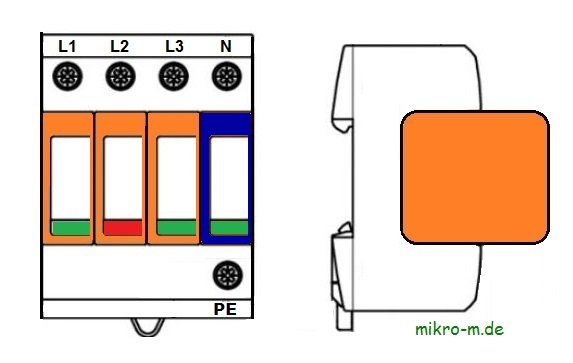

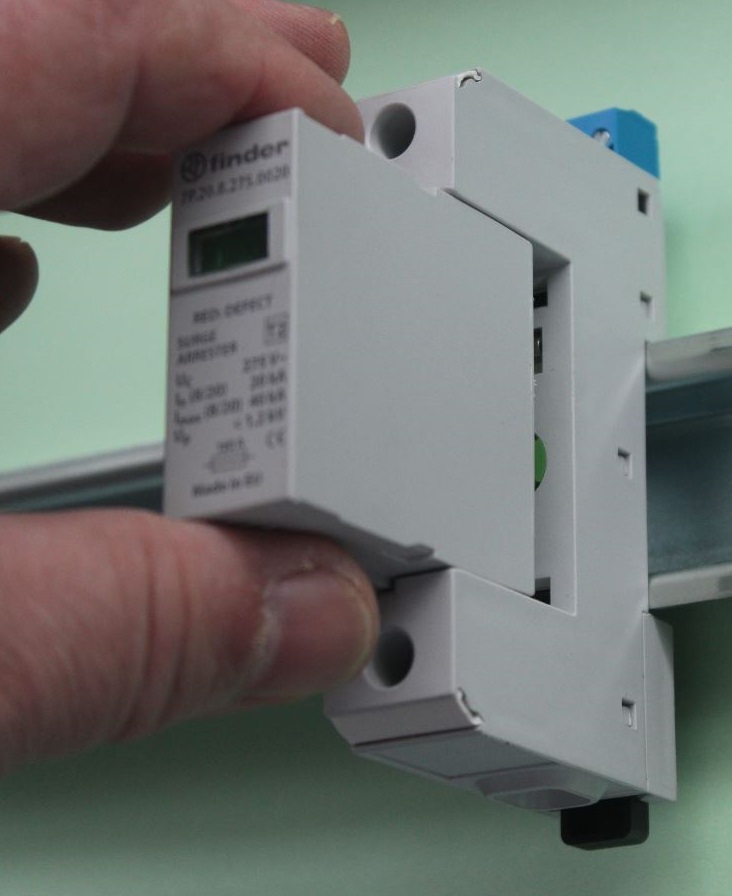

Steckbarer Überspannungsschutz
leicht zu prüfen
leicht zu ersetzen

 Information


     Plugged SPD
easy to test
easy to replace

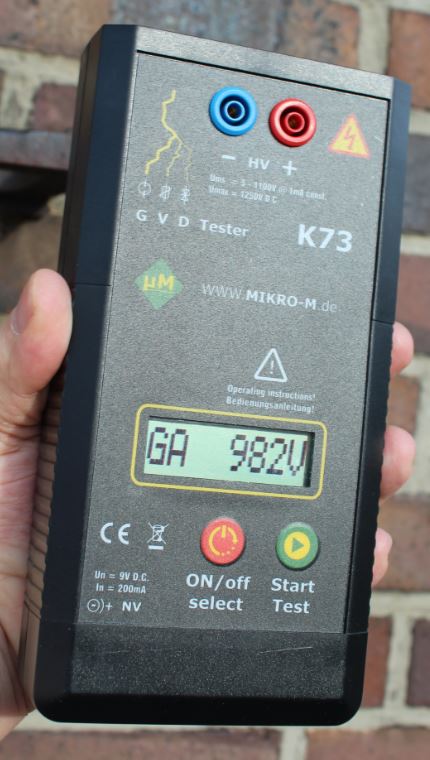

K73

AFUtester

Ableiterfunktionstester
für einzelne Ableiter

ÜsAg,
Gasentladungsableiter

VDR,
Varistoren

mit Isolationsmessung @250V
optimiert für die Prüfung von Überspannungs - Schutzeinrichtungen im Niederspannungsnetz

K73

AFUtester

Arrester function tester
for single arresters

GDT,
Gas Discharge Arrester

MOV,
Varistor

including insulation measurement @250V
designed for the test of surge protection devices in the low voltage grid.
Prüfgerät
ArtikelNr.: 73 001
TKz: K73a

OK misst Uz
die Ansprechspannung
des Ableiters, stellt selbst fest, ob es sich um einen Gasentladungsableiter oder um einen Varistor handelt und erfasst
am Gasentladungsableiter
Uz-stat die Zündspannung
am Varistor Uvdr die Varistorspannung @ 1mA

OK misst Risol Isolationswiderstand mit 250V wie die Norm DIN VDE 0100-600 (IEC 60364 6) vorgibt, wenn Überspannung - Schutzeinrichtungen im Niederspannungsnetz angeschlossen sind.

OK läuft stundenlang mit einer einfachen 9V-Batterie

OK 5 Jahre Garantie
ab Lieferdatum
kostenlose Reparatur
in unserem Werk in Thurnau

OK Werkskalibrierung zum Festpreis





Testing Device
article nbr.: 73 001
article code: K73a

OK measures Uz response voltage of the arrester, distinguishes gas discharge arresters from varistors and displays
at gas discharge arresters its sparkover voltage
at varistors its varistor voltage @ 1mA

OK measures Risol Insulation resistor using 250V as defined by standard IEC 60364 6 (DIN VDE 0100-600) when surge protection devices are connected to low-voltage installations.

OK runs for hours with a simple 9V Battery

OK 5 years Guaranty
from date of delivery
free repair
at our location at thurnau

OK proprietary Calibration at fixed price

Für Solaranlagen

bis 1000V Betriebsspannung

K73s

 Info

For photovoltaic systems

up to 1000V operating voltage

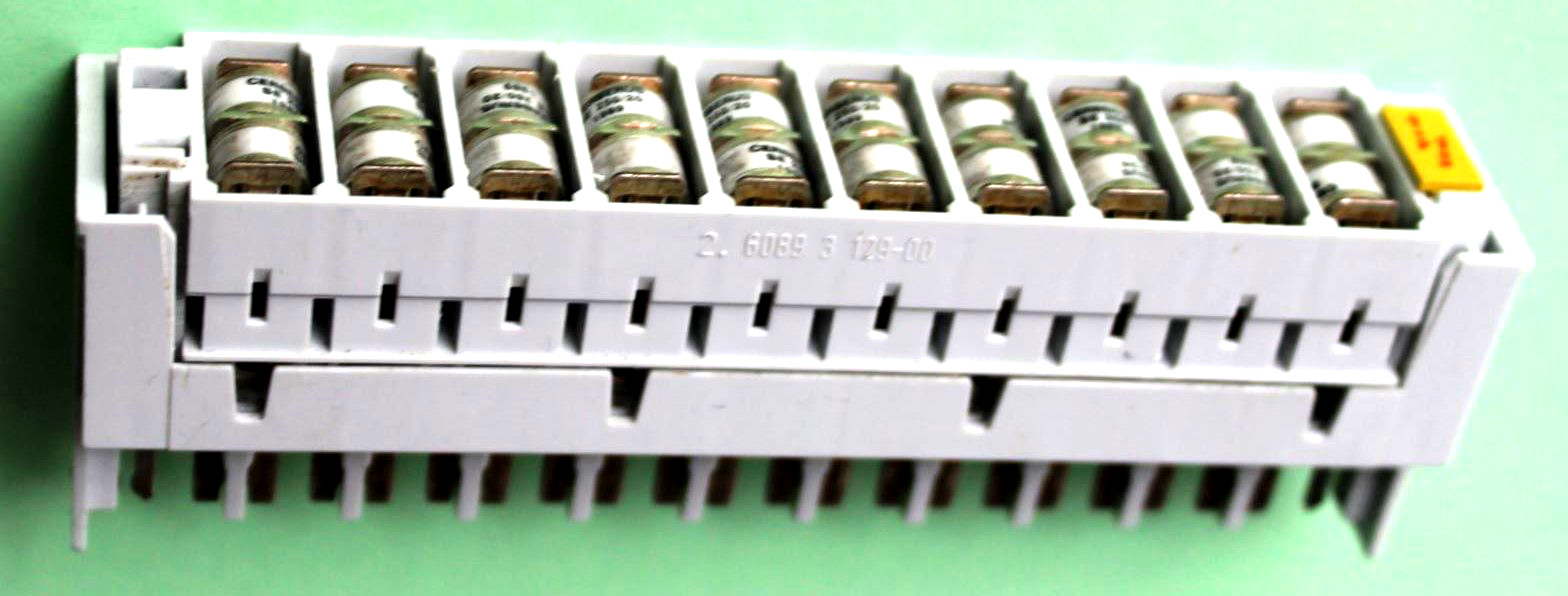

Ein Ableiter kommt selten allein...
aber oft in Magazinen, steckbar auf Anschlussleisten im Verteiler. Das bringt enorme Vorteile in der Handhabung


 Information


   One Arrester seldom comes alone...
but often assembled in magazines, plugged in MDF installation. That brings enormous advantages in handling them for the test.

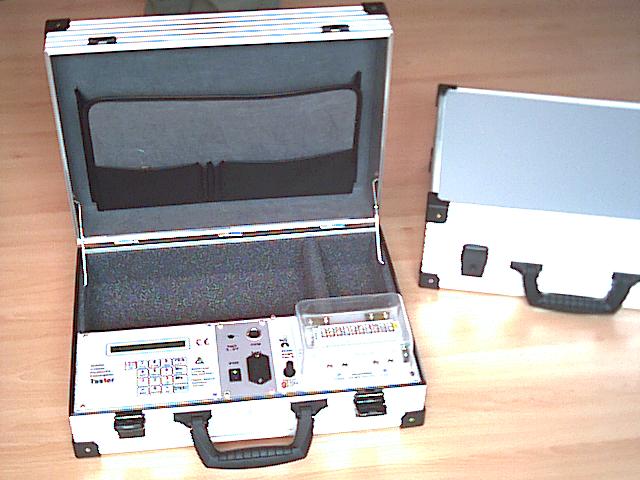

A46

AFUtester

Ableiterfunktionstester
für Magazine mit Ableitern


Prüfautomat für Überspannungsableiter
im Magazin

A46

AFUtester

Arrester function tester
for magazines with arresters


Automatic tester for surge arresters
in magazines.
OK prüft komplette Magazine in einem Testlauf

OK prüft jeden Ableiter in jeder Polarität

OK zeigt TEST OK an, wenn alle Ableiter im Magazin in Ordnung sind

OK läuft stundenlang mit einer einfachen 9V-Batterie

OK 5 Jahre Garantie
ab Lieferdatum
kostenlose Reparatur
in unserem Werk in Thurnau

OK Werkskalibrierung zum Festpreis

OK Adaptereinsätze zur Anpassung an alle Bauformen der Magazine

OK Platz im Koffer für 2 weitere Adaptereinsätze zum Wechseln.


  Information lesen


  Handbuch lesen


 Angebot anfordern





 OK checks complete magazines in one test run

OK tests each arrester in each polarity t

OK displays TEST OK , when all arresters in the magazine are O.K.

OK runs for hours with a simple 9V Battery

OK 5 years Guaranty
from date of delivery
free repair
at our location at thurnau

OK proprietary Calibration at
fixed price

OK different adapter modules to match to magazines of different style

OK Room in suitcase for 2 more adapter modules to exchange.


  read Information


  read manual


 request free offer






Die MIKRO-M elektrophysikalische Gesellschaft mbH
hat sich spezialisiert auf Prüfen von Überspannungsschutz und umfangreiches Wissen gesammelt.

Profitieren Sie von unserer Erfahrung,
sprechen Sie mit uns.

Mobil   :
(0) 171 215 8414

E-Mail:
Postfach @ mikro-m.de


   MIKRO-M GmbH
has specialized on Testing of surge protection devices and gathered a lot of know how.

Take benefit from our experience,
talk to us!

mobile:
(++49) 171 215 8414

E-Mail:
mailbox @ mikro-m.de
 HOME     Deutsch    HOME     English

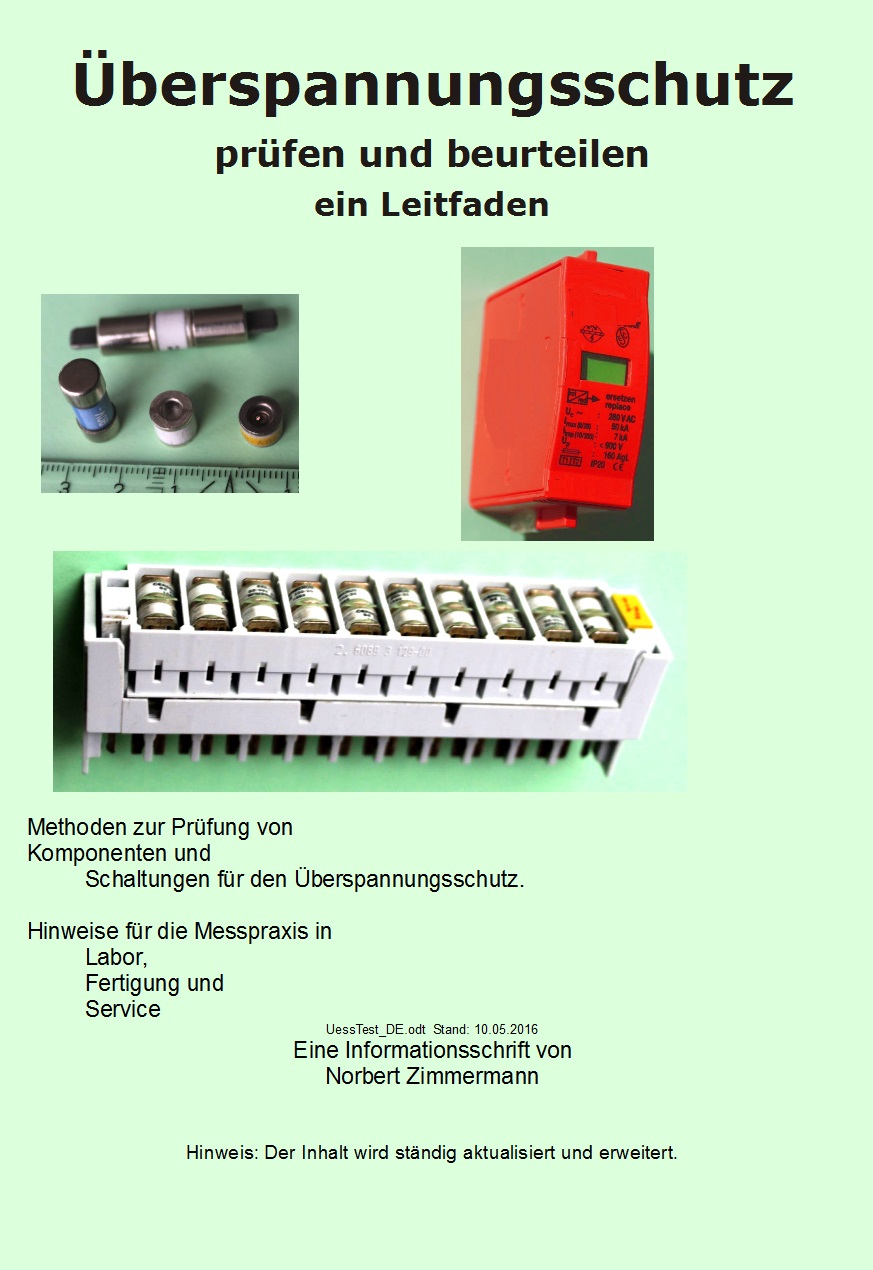

Mehr Information zum Thema Überspannungsschutz prüfen und beurteilen bietet unser Leitfaden
Lesen Sie ihn hier


 Leitfaden online lesen

oder fordern Sie ihn an.
Clicken Sie auf die Schaltfläche

  Leitfaden anfordern
und Ihr Browser eröffnet eine neue E-Mail für Sie und trägt Betreff und die Empfängeradresse ein.

oder Sie schicken eine
E-Mail mit Betreff : Leitfaden an Ratgeber@MIKRO-M.de
und erhalten Sie unsere kostenlose Informationsschrift im PDF-Format als Antwort
   More information regarding
how to test surge protectors
You can read in our guide.
But - sorry - only available in German.

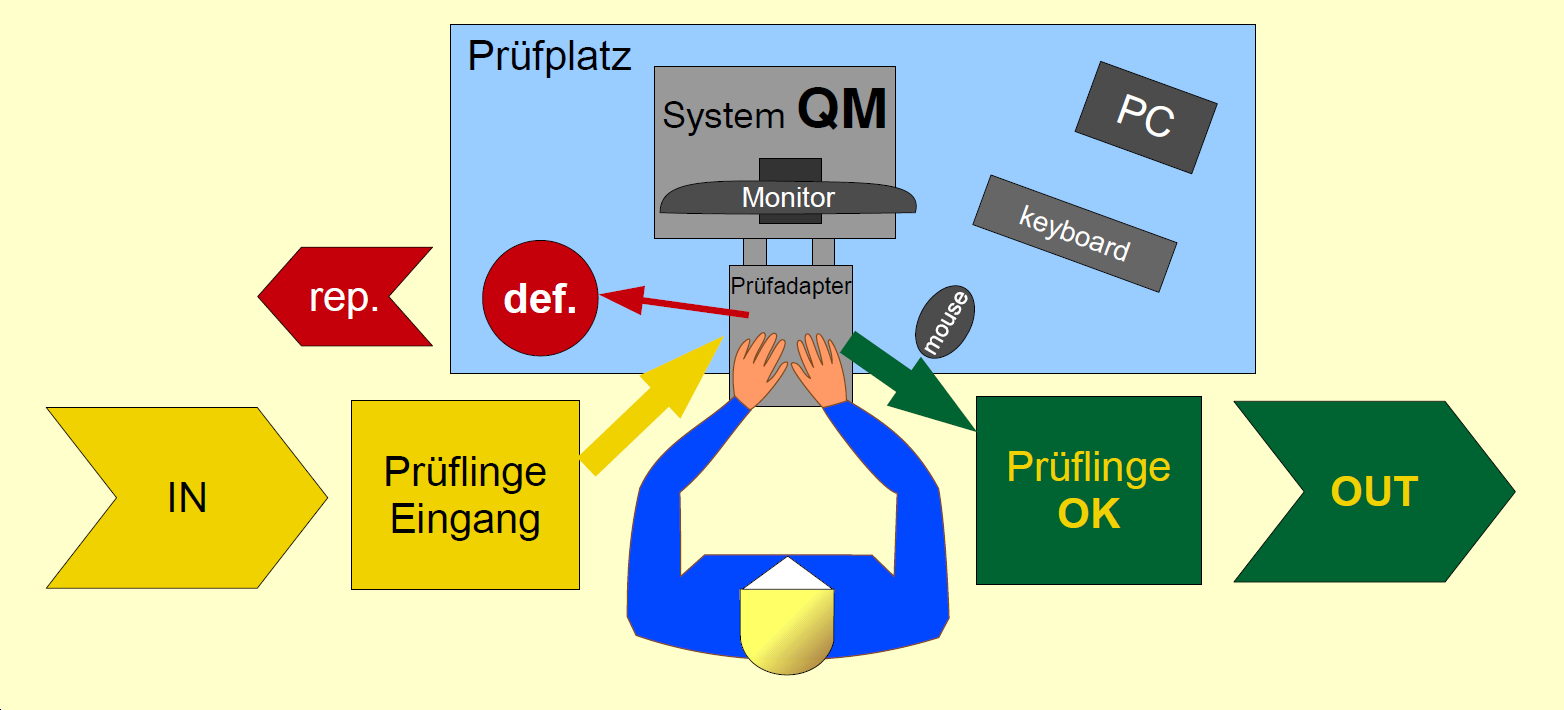

Wenn Sie einen Prüfplatz für Qualitätserfassung brauchen
