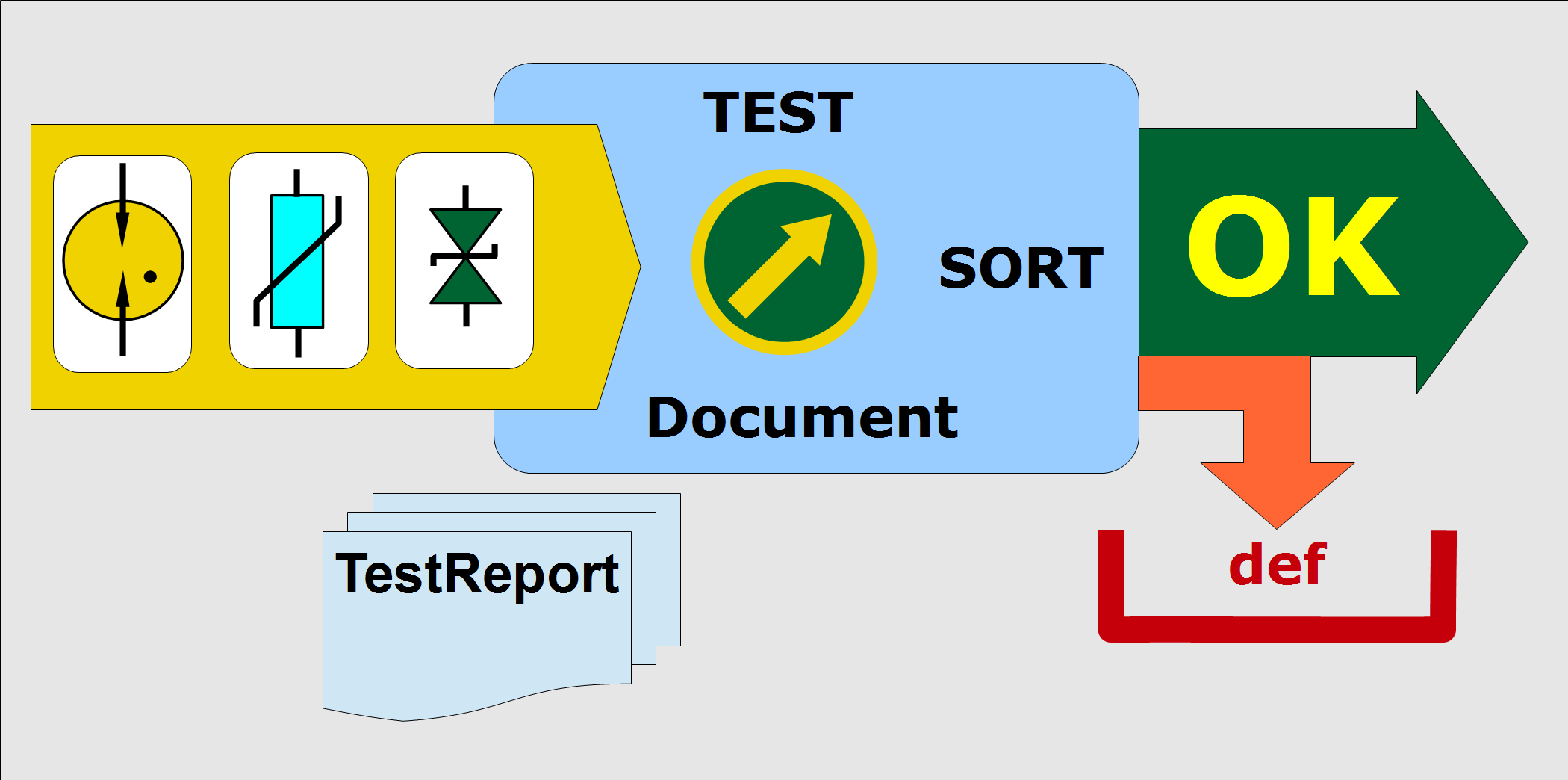

TeSoDoc Software		AFUtester

Produkte	Products
Katalog druckbar als PDF-Datei Preisliste anfordern info@mikro-m.de Betreff : Preisliste	Catalogue printable PDF-file Get a price list info@mikro-m.de subject : Price List
Die MIKRO-M GmbH entwickelt, produziert und verkauft Prüfgeräte für den Überspannungsschutz.	The MIKRO-M GmbH develops, manufactures and sells SPD testers.
Die MIKRO-M versteht sich als Systemanbieter, der während der gesamten Lebensdauer des Systems die notwendige Unterstützung bietet mit Kalibrierung Prüfadapter Programmierung, Prüfanweisungen, Inbetriebnahme, Einweisung Schulung, Beratung Update und Erweiterung.	MIKRO-M operates as system provider supplying during whole lifetime of the systems essential support like Calibration Test Adapters Programming, Test Programs, Starting Up, Briefing Training, Consulting Update and Upgrade.

Handgeräte

Handhelds

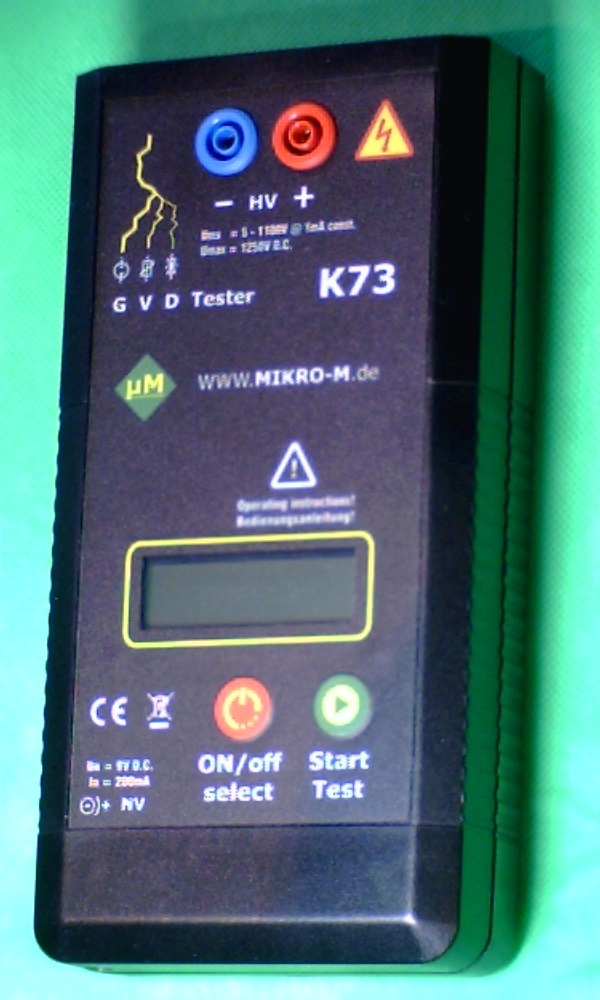

Komponententester mit Isolationsmessung	K73 Info		Component Tester including insulation measurement
K73a Prüfgerät für Überspannung - Schutzeinrichtungen im Niederspannungsnetz misst Ansprechspannung an Gasentladungsableitern Uz-stat, statische Ansprechspannung, an Varistoren Uvdr, Varistorspannung @ 1mA und unterscheidet beides automatisch. Messbereich bis 1100V. Isolationsmessung Risol mit 250V wie die Norm DIN VDE 0100-600 (IEC 60364 6) vorgibt, wenn Überspannung - Schutzeinrichtungen im Niederspannungsnetz angeschlossen sind. Information lesen Handbuch lesen Angebot anfordern Frage stellen			K73a SPD tester Tester for surge protection devices in the low voltage grid. It measures voltage at gas discharge arresters Uz-stat, static sparkover voltage, at Varistors Uvdr, varistor voltage @ 1mA and automatically distinguishes both cases. Range up to 1100V. Insulation measurement Risol using 250V as defined by standard IEC 60364 6 (DIN VDE 0100-600) when surge protection devices are connected to low-voltage installations. Manual

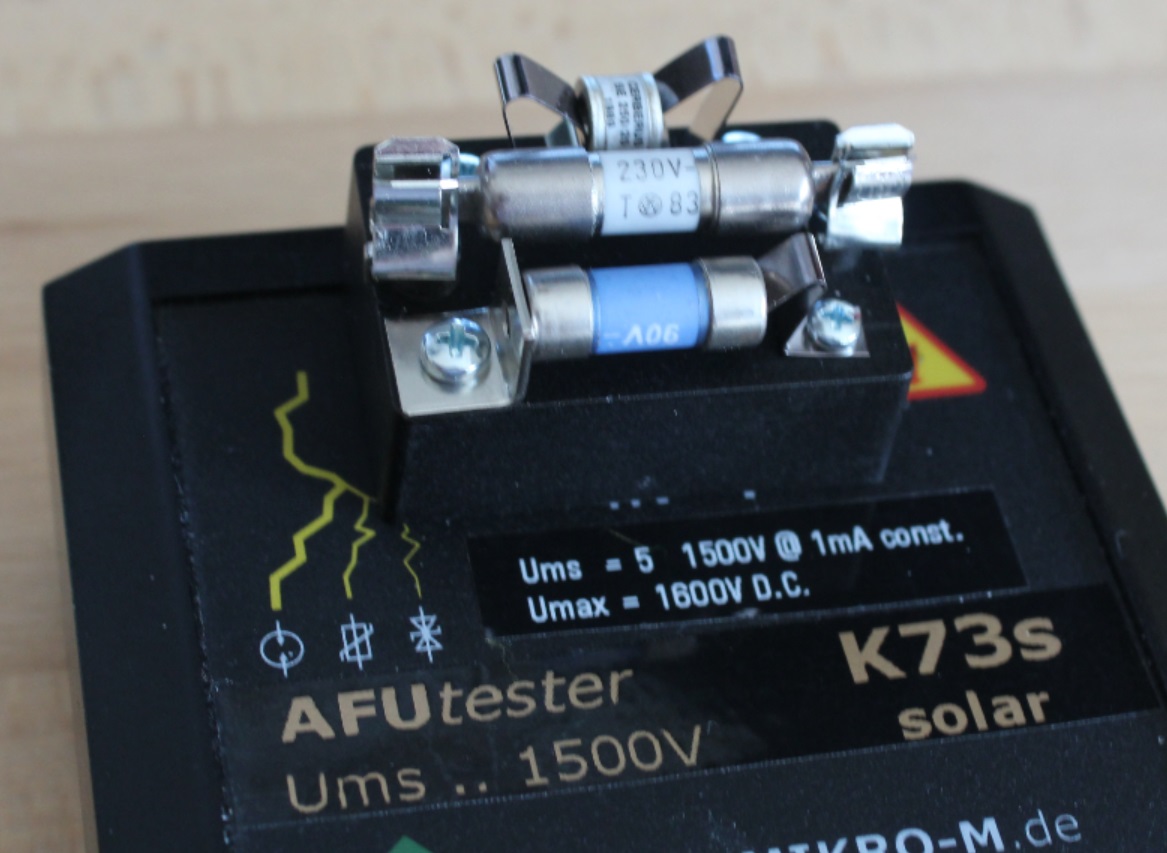

Für Solaranlagen bis 1000V Betriebsspannung Messbereich bis 1500V	K73s Info		For photovoltaic systems up to 1000V operating voltage Range up to 1500V

Beschreibung	Art.Nr.	TKZ	description
Ableiterfunktionstester	73 001	K73a	Arrester Function Tester
Ableiterfunktionstester	73 004	K73s	Arrester Function Tester
Werkskalibrierung mit Zertifikat	73 101	K73cal	Proprietary Calibration and Certificate
Zubehör		Accessories
Beschreibung	Art.Nr.	TKZ	description
Steckernetzgerät für H65 und K73	17 109	PN230-9V	Power Supply for H65 and K73
Tasche für K73	73 110	BT73	Pouch for K73
Prüfadapter Bauform E	17 212	AD19E	Test Adaptor form E
Prüfadapter Bauformen E, F, G, H	17 210	AD19A	Test Adaptor forms E, F, G, H
Prüfkabel Set HV 4mm	17 200	PK200	Cable Set High Voltage 4mm

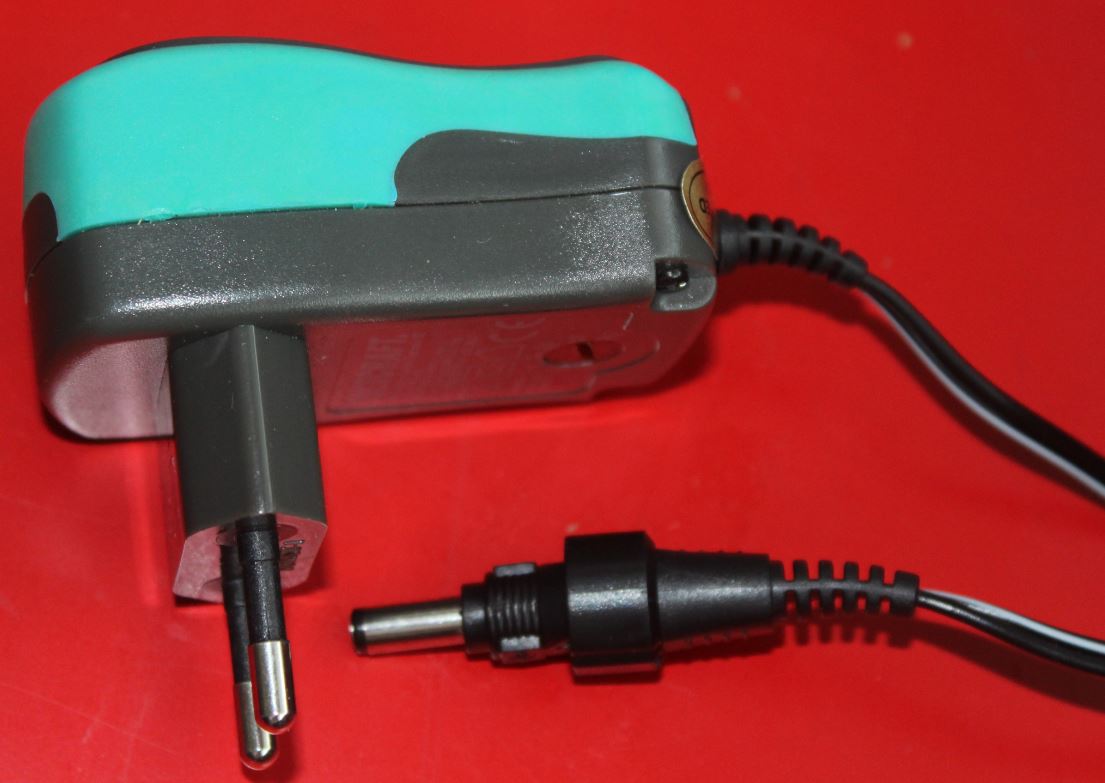

PN-9V Steckernetzgerät für K73 und H65 Eingangsspannung 90..240Veff, 50..60Hz			PN-9V Power supply for K73 and H65 Primary Voltage 90..240Vrms, 50..60Hz
BT73K Bereitschaftstasche aus textilem Nylon mit Schultergurt für Handmessgerät K73 und Zubehör. Das Gerät kann zum Messen in der Tasche bleiben			BT73K Pouch for K73 and accessories. Instrument may remain in pouch during measurement.

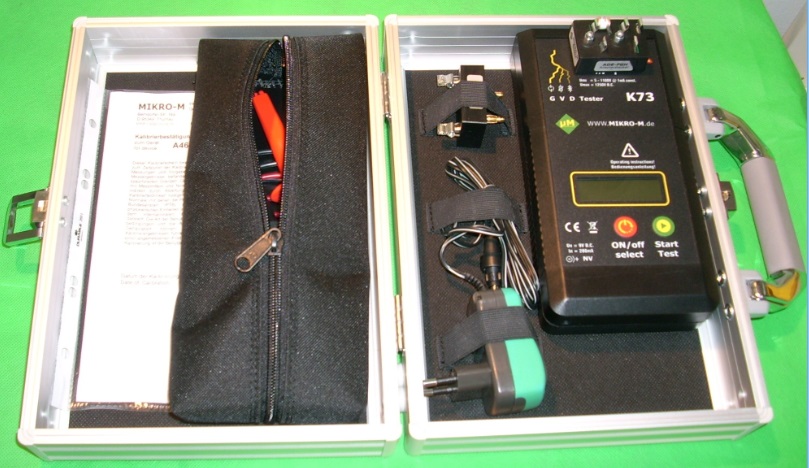

SC73K Bereitschaftskoffer für Handmessgerät K73 und Zubehör. Das Gerät kann zum Messen im Koffer bleiben			SC73K Case for K73 and accessories. Instrument may remain in case during measurement.

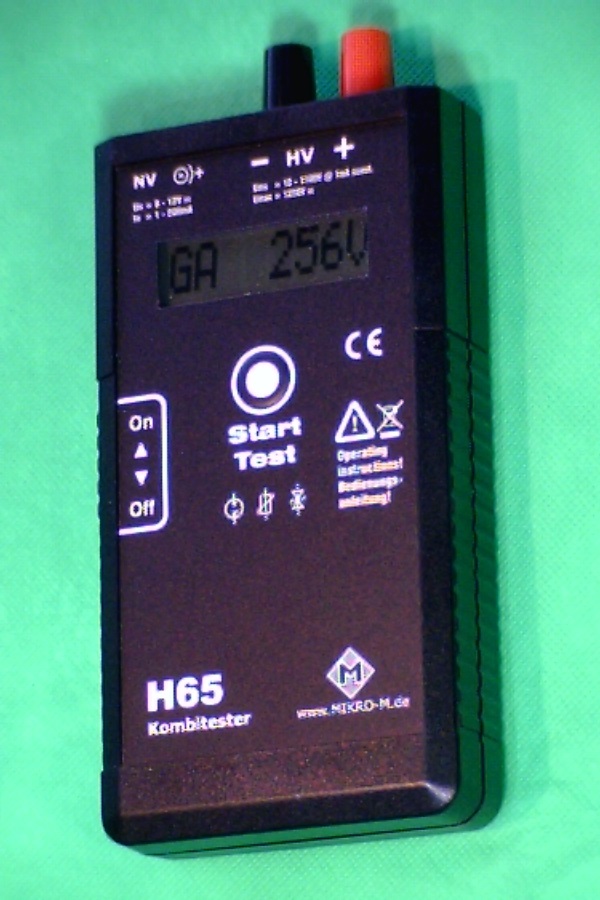

Komponententester handlich und präzise	H65		Component Tester handy sized and precise
H65 Messgeraet für statische Ansprechspannung und Varistorspannung 1mA bis 1000V für Gasentladungsableiter, Varistoren und Schutzdioden Handbuch			H65 Instrument to measure static spark over voltage and varistor voltage at 1mA up to 1000V, for gas discharge arresters, varistors and TAZ-diodes. Manual

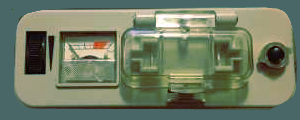

PFG65 Haben Sie noch einen PFG65 und brauchen mehr			PFG65 Do You still own a PFG65 and need more
Artikelliste		list of articles
Beschreibung	Art.Nr.	TKZ	description
Ableiterfunktionstester	65 001	H65	Arrester Function Tester
Werkskalibrierung mit Zertifikat	65 101	H65cal	Proprietary Calibration and Certificate
Zubehör		Accessories
Beschreibung	Art.Nr.	TKZ	description
Steckernetzgerät für H65 und K73	17 109	PN230-9V	Power Supply for H65 and K73
Tasche für H65	65 110	BT65	Pouch for H65
Prüfadapter Bauform E	17 212	AD19E	Test Adaptor form E
Prüfadapter Bauformen E, F, G, H	17 210	AD19A	Test Adaptor forms E, F, G, H
Prüfkabel Set HV 4mm	17 200	PK200	Cable Set High Voltage 4mm

PN-9V Steckernetzgerät für H35, H45 und H65			PN-9V Power supply for H35, H45 and H65

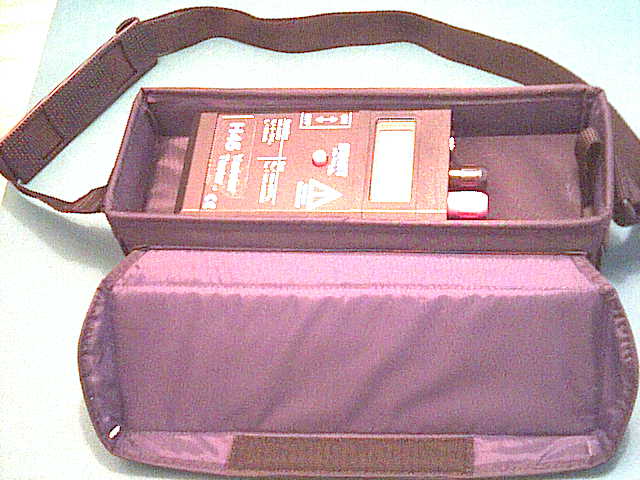

BT65H Bereitschaftstasche aus textilem Nylon mit Schultergurt für Handmessgerät H65, H35 oder H45 und Zubehör. Das Gerät kann zum Messen in der Tasche bleiben			BT65H Pouch for H65, H35 or H45 and accessories. Instrument may remain in pouch during measurement.

Zubehör für alle Geräte			Accessories for all devices
Beschreibung	Art.Nr.	TKZ	description
Prüfadapter Bauform E	17 212	AD19E	Test Adaptor form E
Prüfadapter Bauformen E, F, G, H	17 210	AD19A	Test Adaptor forms E, F, G, H
Prüfkabel Set HV 4mm	17 200	PK200	Cable Set High Voltage 4mm

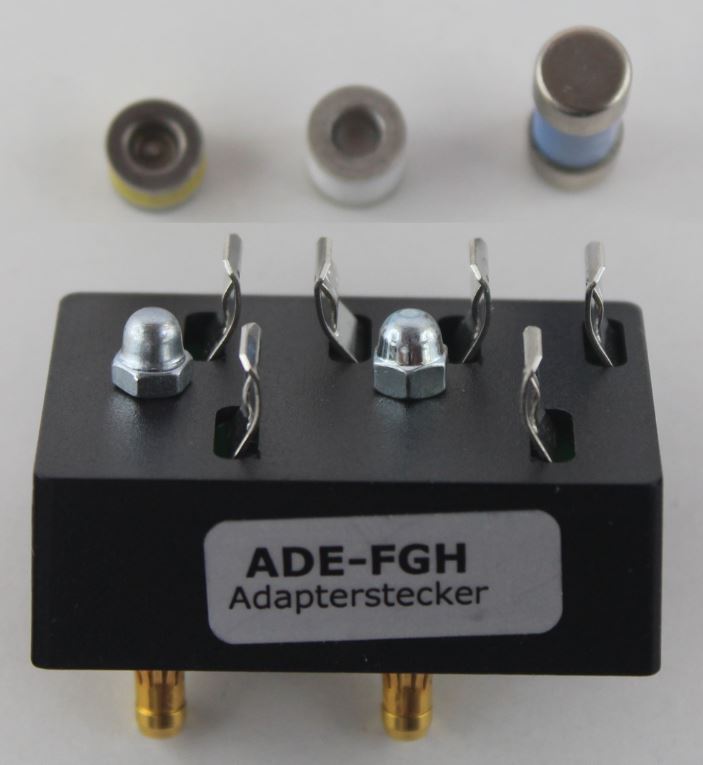

AD19FGH Prüfadapter für Gasentladungsableiter der Bauformen F = 8x20, G = 8x8 und H = 8x6mm. passend auf K73, H65, H35, H45 und Einzelplatz im AD46.			AD19FGH Test adapter for gas discharge arresters of shapes F = 8x20, G = 8x8 and H = 8x6mm. Suitable for K73, H65, H35, H45 and single place in AD46.

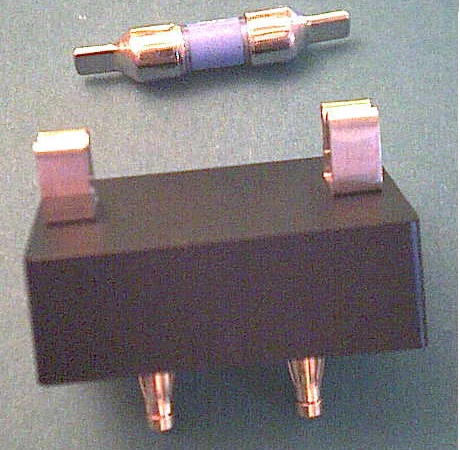

AD19E Prüfadapter für Gasentladungsableiter Bauform E = 8x41 mit Messer. passend auf K73, H65, H35, H45 und Einzelplatz im AD46			AD19E Test adapter for gas discharge arresters of shape E = 8x41mm with contact blades. Suitable for K73, H65, H35, H45 and single place in AD46.

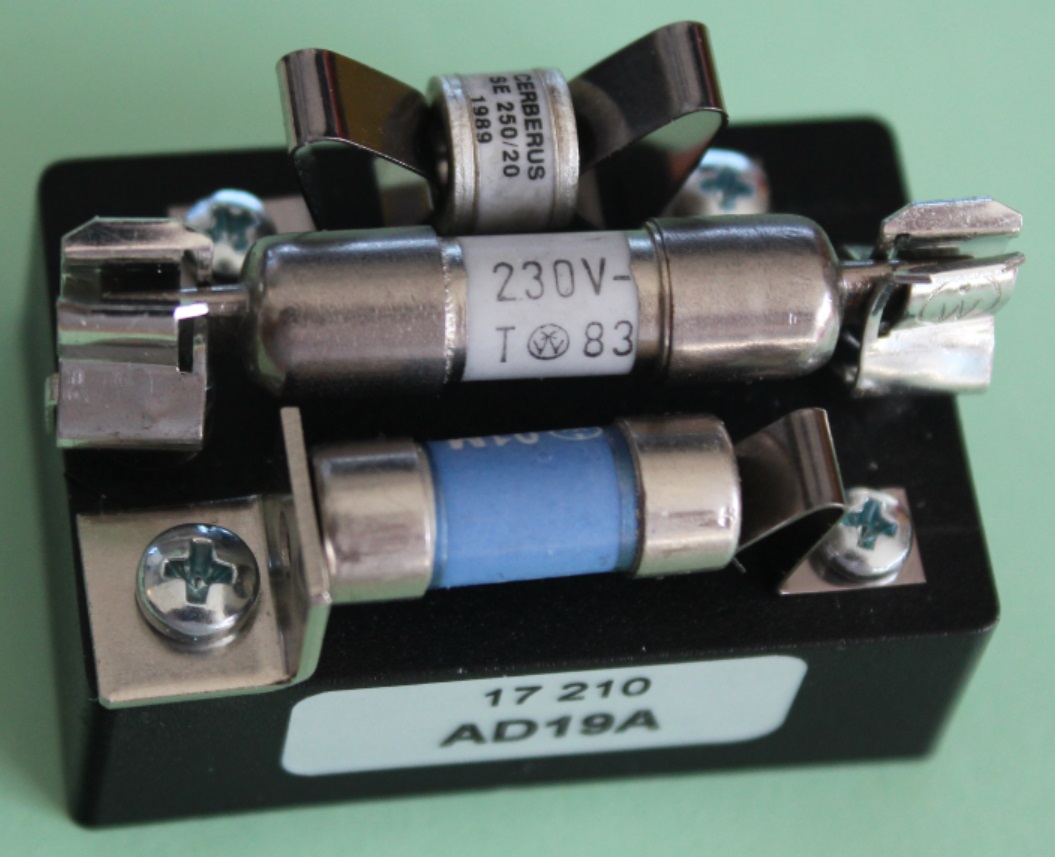

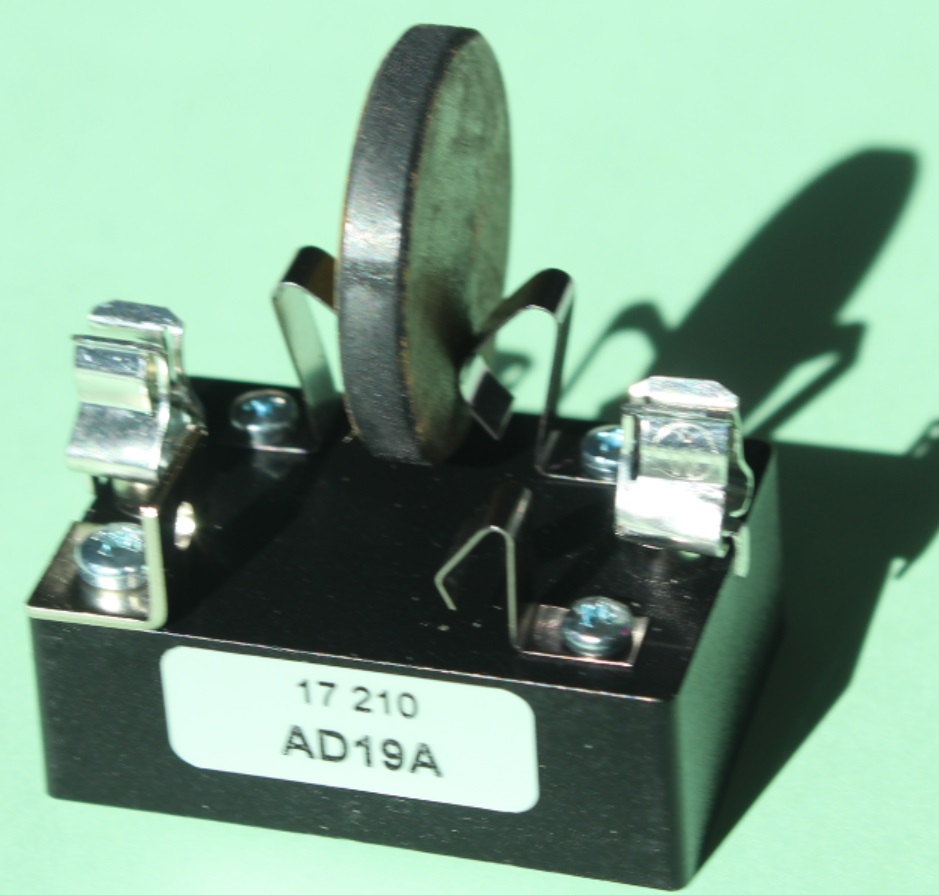

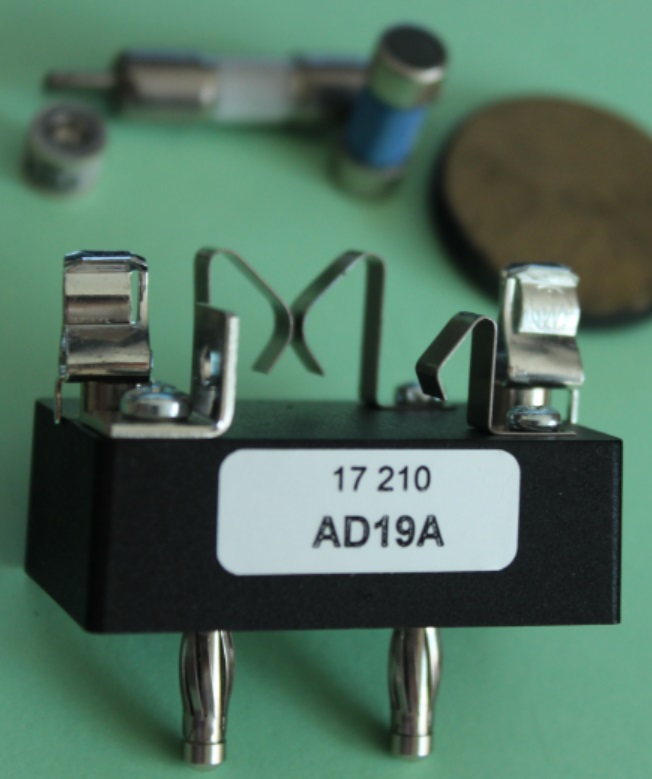

AD19A Prüfadapter für Gasentladungsableiter der Bauformen E = 8x41 mit Schneide F = 8x20, G = 8x8 und H = 8x6mm. passend auf K73, H65, H35, H45 und Einzelplatz im AD46.			AD19A Test adapter for gas discharge arresters of shapes E = 8x41 with blade F = 8x20, G = 8x8 and H = 8x6mm. Suitable for K73, H65, H35, H45 and single place in AD46.

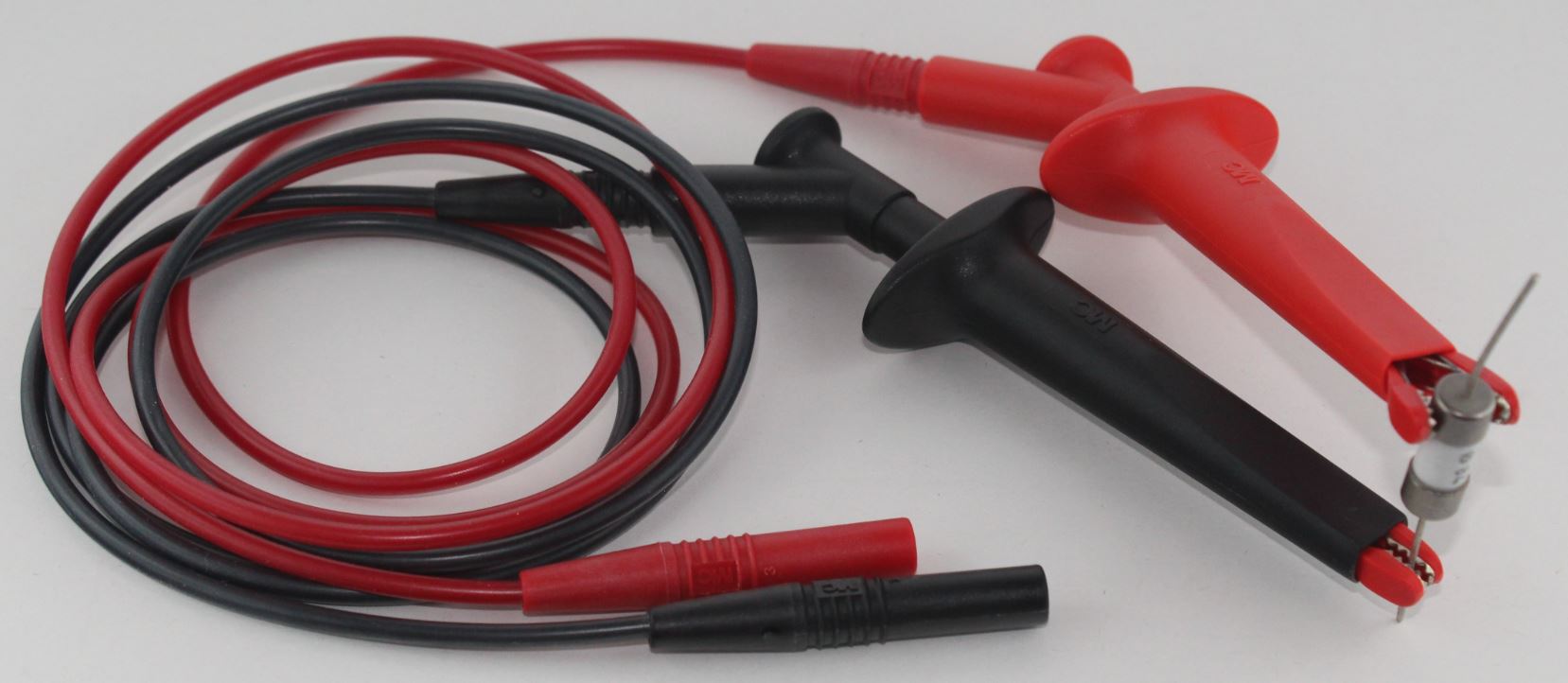

PK200 Prüfkabel, Set bestehend aus 2 HV-Sicherheits-Leitungen und 2 HV-Sicherheits Abgreifklemmen.			PK200 Cable set for testing high voltage consisting of 2 safety connecting leads and 2 safety test clips.
M12p3 Umschaltmodul für 2 - und 3 - polige Ableiter			M12p3 Connecting and switching module for arresters with 2 and 3 poles

Prüfautomat für Magazine Mobiler Testautomat für Gasentladungsableiter in Magazinen und einzeln.	A46 Info		Test Automate for Magazines Portable testing automate for gas discharge arresters single and collected in magazines.

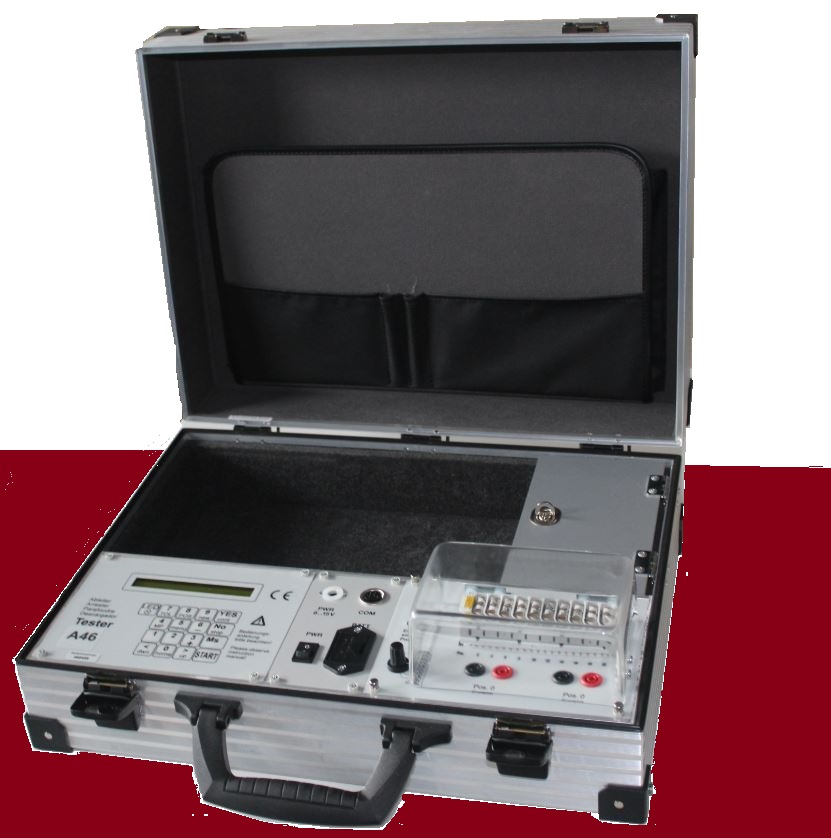

A46a Grundgerät im Koffer mit Steckernetzteil,ohne Batterie und ohne Adaptereinsatz (bitte separat bestellen). Platz im Koffer für 2 weitere Adaptereinsätze zum Wechseln. Handbuch			A46a Basic device in suitcase, without batteries and without adapter (please order separately).. Manual

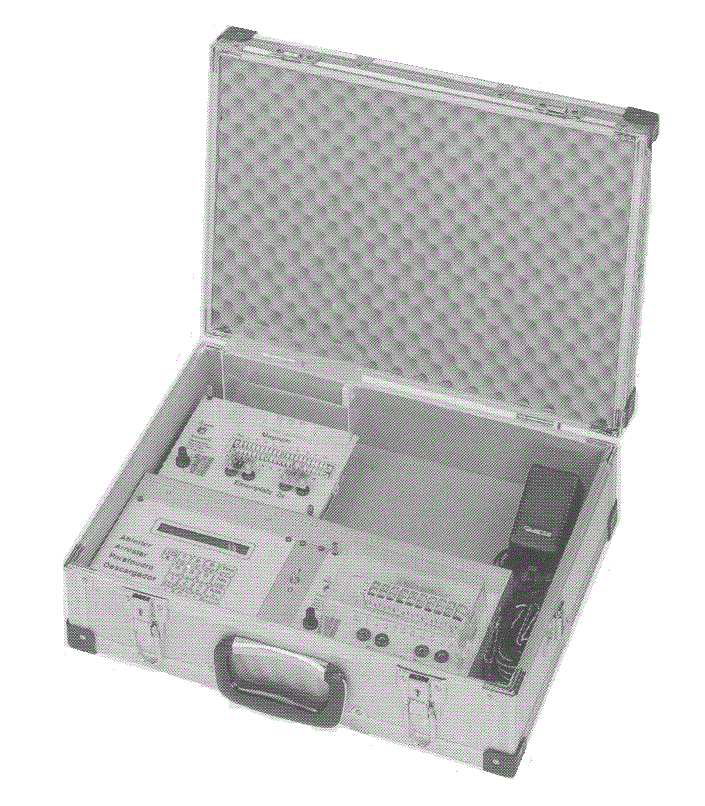

QAT 3000 Haben Sie noch einen QAT 3000 und brauchen mehr . ComProtect Tester oder einen ComProtect Tester und brauchen mehr .			QAT 3000 Do You still own a QAT 3000 and need more . ComProtect Tester or a ComProtect Tester and need more .

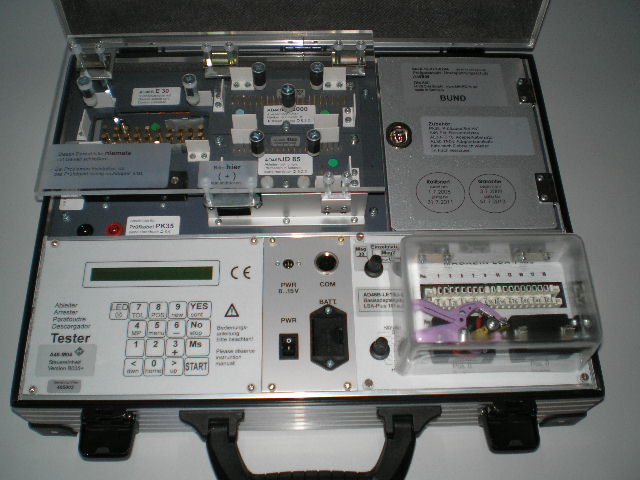

A46B05 Komplettes System im Koffer mit Steckernetzteil, diversen Adaptereinsätzen und Zubehör. Handbuch			A46B05 Complete system including adapter modules and accessories.
Adapter zum A46 Für unterschiedliche Bauformen der Magazine gibt es Adaptereinsätze, die leicht getauscht werden können:	AD46		Adapters for A46 Easy to exchange adapter modules to contact magazines of different size and shape :

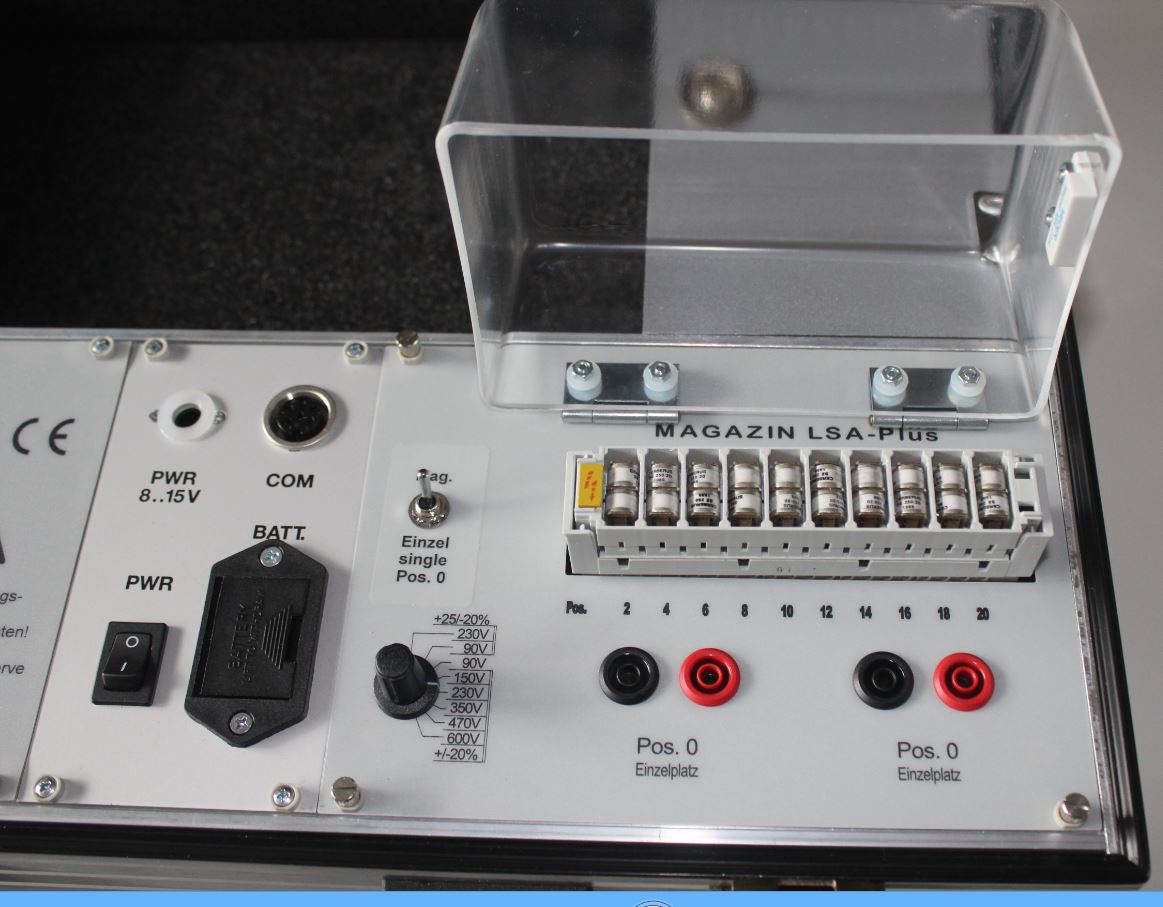

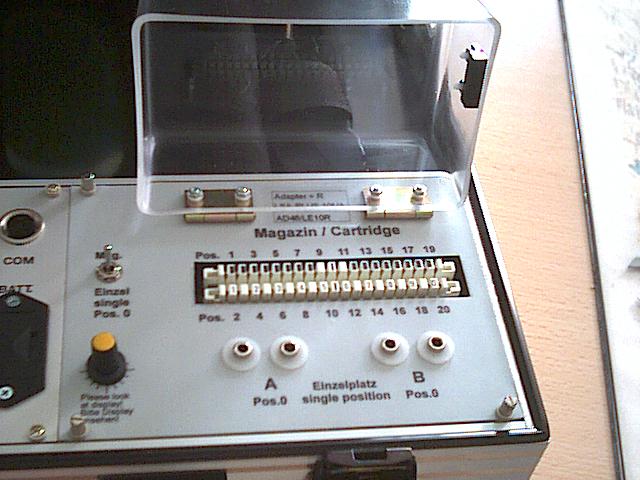

Adaptereinsätze mit Steckplatz z.B.: AD46 / LE10 für LSA-Plus Magazin 10 DA ( Doppeladern). AD46 / LE10R wie oben jedoch mit zusätzlicher Messmöglichkeit für Längswiderstand für Schutzmodule.			Adapter modules using socket to plug in magazine. AD46 / LE10 Adapter for LSA-Plus magazine 10pairs (of wires). AD46 / LE10R as above plus measurement of line resistors of protection modules.

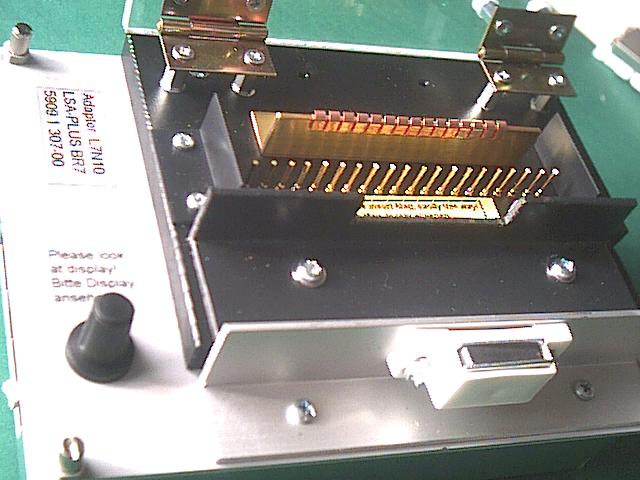

Adaptereinsatz zu A46 mit Nadelbettadapter z.B.: AD46 / RM10 für Reichle&De Massari Magazin 10DA ohne Einzelplatz! AD46 / TL05 für Siemens Trennleiste T71 Magazin 5DA.			Adapter modules for A46 using test pins: AD46 / RM10 for Reichle&De Massari magazine 10 pairs. AD46 / TL05 Adapter for Siemens Trennleiste T71 cartridge 5 pairs.
AD46 / spezielle Adapter Wir bauen Ihren speziellen Adaptereinsatz zum A46 mit Nadelbettadapter oder Steckplatz. Dazu brauchen wir nur ein Magazin oder Modul als Muster.		AD46 / special adapters We built special adapters for you. All we need is a sample magazine or module.

Tischgeräte	Y54 / D67		desktop Instruments

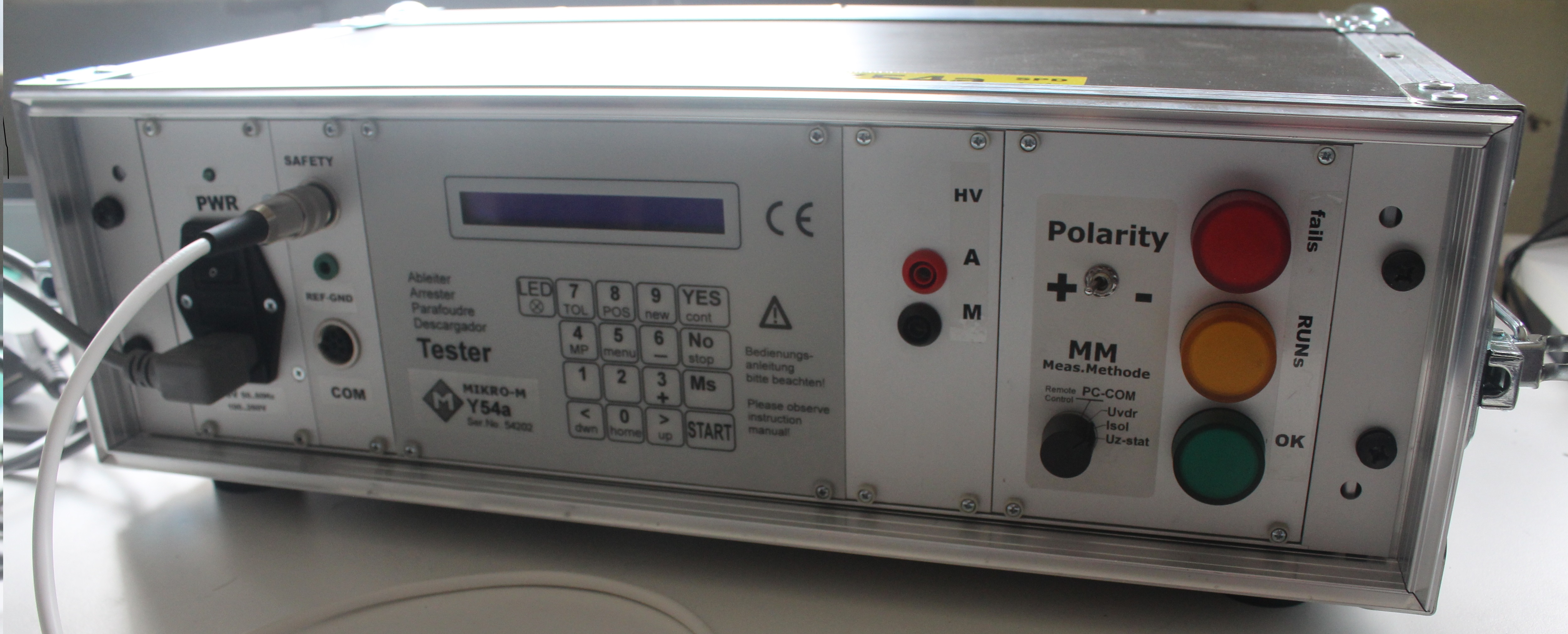

Präzisionsmessgeraet für statische Messungen Grundaustattung: Uz-stat, Uvdr, Risol Ansprechgleichspannung, Varistorspannung und Isolation. Messbereich 2kV (optional 3kV)	Y54		Precise instrument for test of static values. Basic version: Uz-stat, Uvdr, Risol DC-sparkover voltage, varistor voltage and Risol. Range 2kV (optional 3 or 5kV)

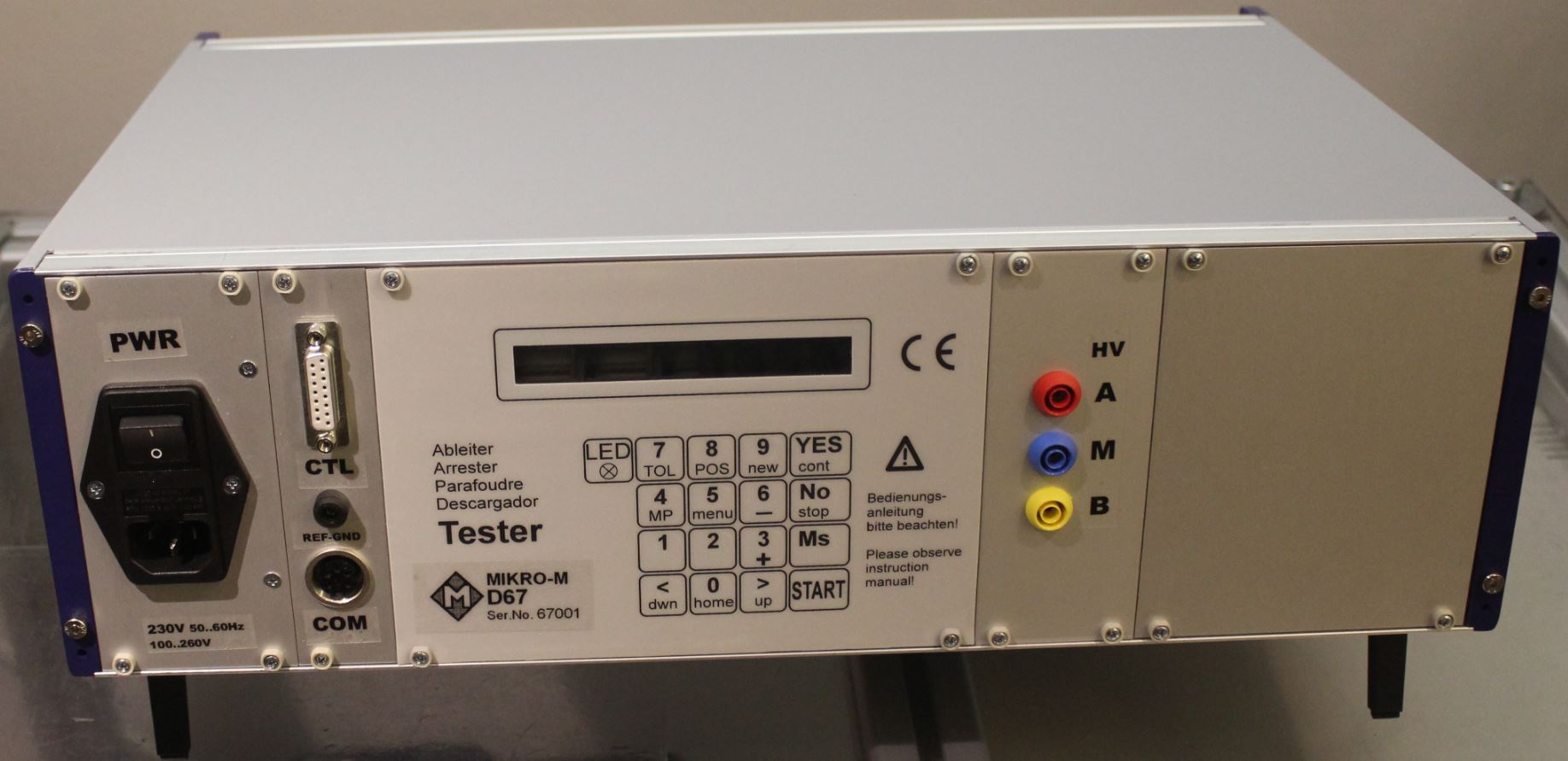

Präzisionsmessgeraet für statische und dynamische Messungen Grundausstattung: Uz-stat, Uz-dyn, Varistorspannung und Isolation. Messbereich stat.2kV (3kV) dyn. 3kV(4,5kV)	D67 Info		Precise instrument for static and dynamic measurement. Basic version: Uz-stat, Uz-dyn, varistor voltage and Risol. Range: stat.2kV (3kV) dyn. 3kV(4,5kV).

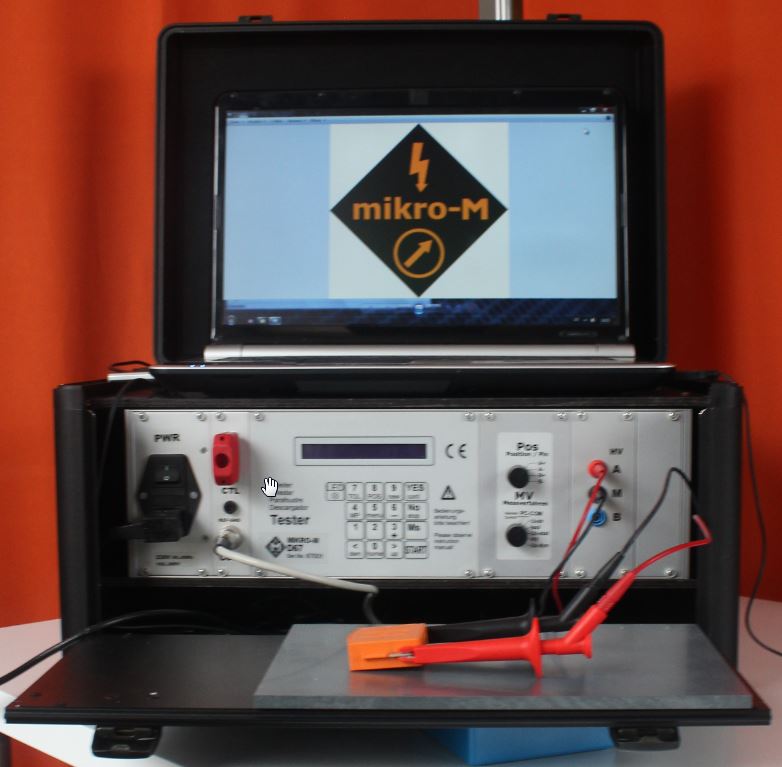

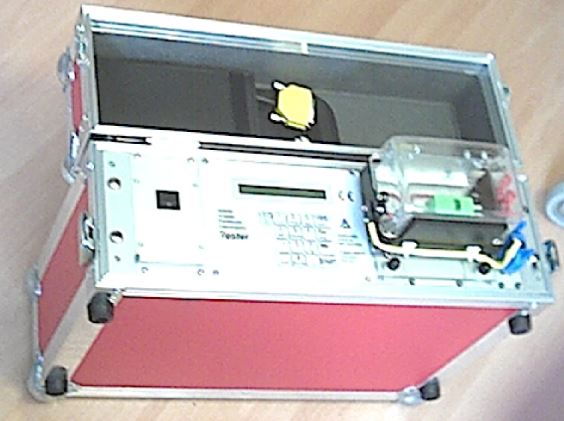

Portable Prüfgeräte im Koffer	Y54nk / D67nk		Portable Instruments in a case
Präzisionsmessgeraet für statische und dynamische Messungen Grundausstattung: Uz-stat, Uz-dyn, Varistorspannung und Isolation. Messbereich stat.2kV (3kV) dyn. 3kV(4,5kV) Bauform als Nähkästchen im mobilen Einsatz- und Transportkoffer			Precise instrument for static and dynamic measurement. Basic version: Uz-stat, Uz-dyn, varistor voltage and Risol. Range: stat.2kV (3kV) dyn. 3kV(4,5kV).

Geräte aus dem modularen System	ModSys.pdf		Instruments out of modular system
Prüfsystem für Fertigung und Labor individuell gestaltbar HV-taugliche Schnittstelle für Prüfadapter.	E85 Info		Test system for use in production lines and in laboratory customizable HV-proof interface for test adaptors

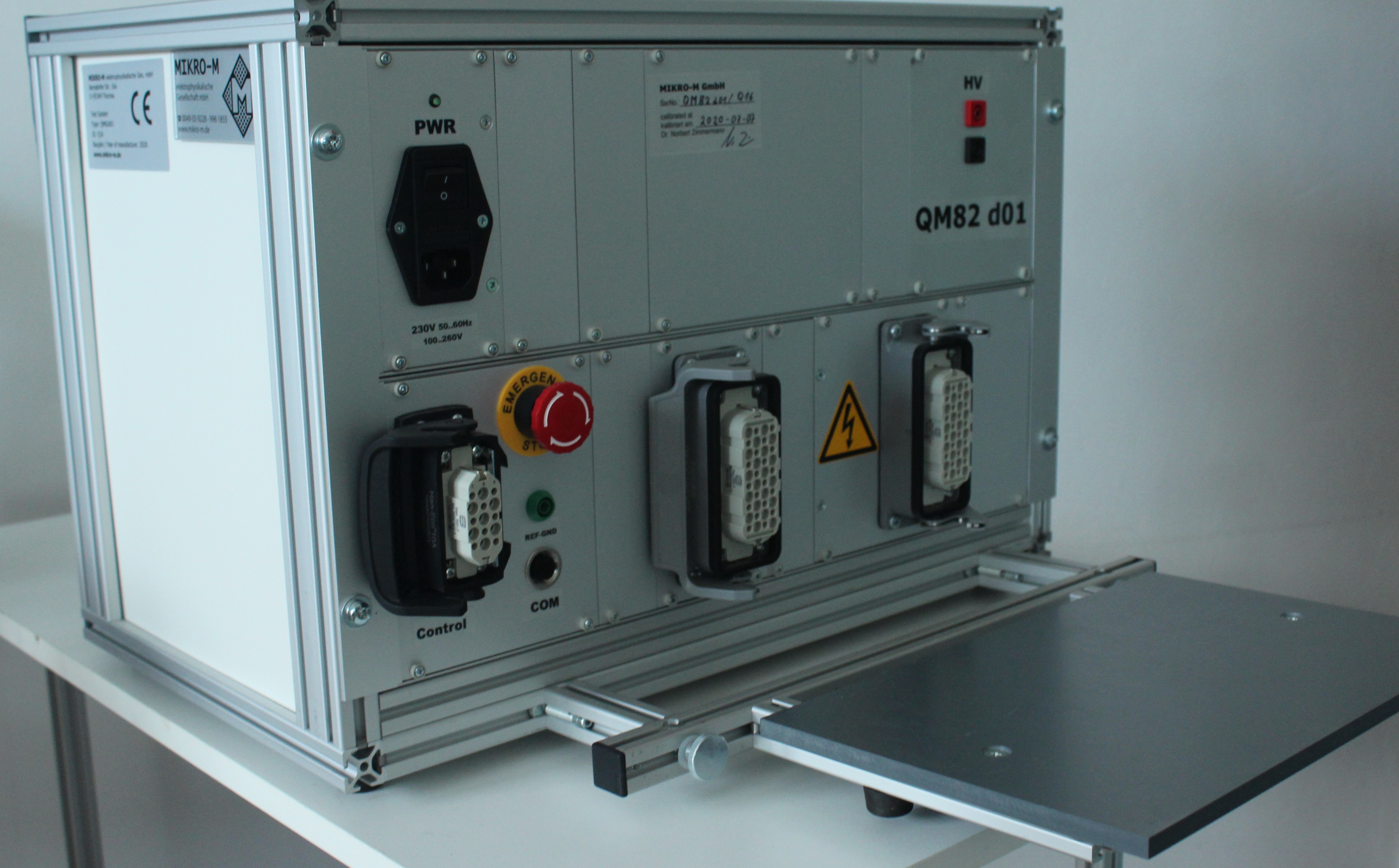

Prüfsystem für Fertigung und Labor individuell gestaltbar mit Relaismatrix zur Prüfung von Schutzschaltungen HV-taugliche Schnittstelle für Prüfadapter. Information	U82 Info		Test system for use in production lines and in laboratory customizable relay matrix for test of surge protection circuits HV-proof interface for test adaptors

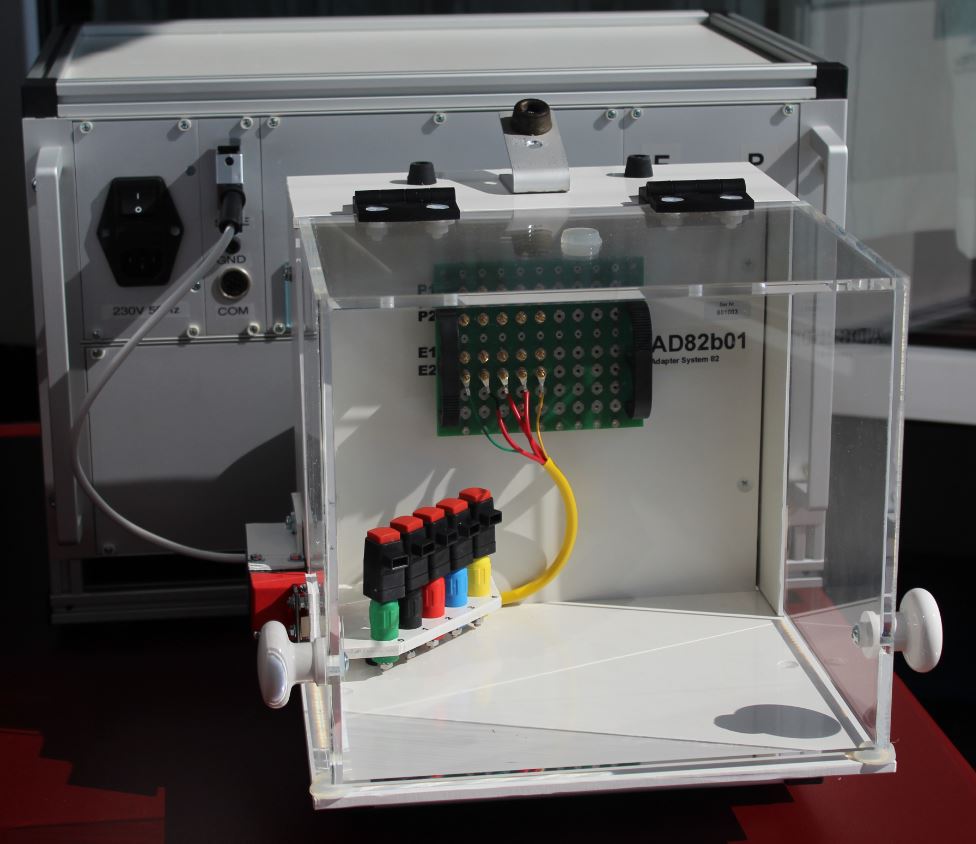

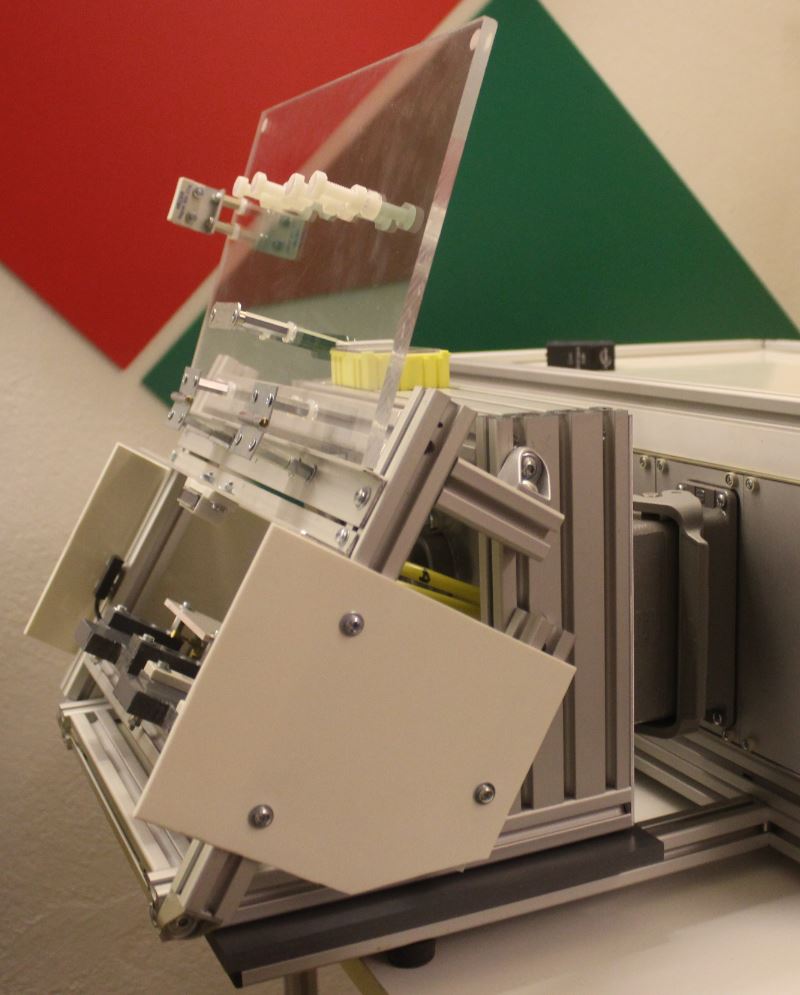

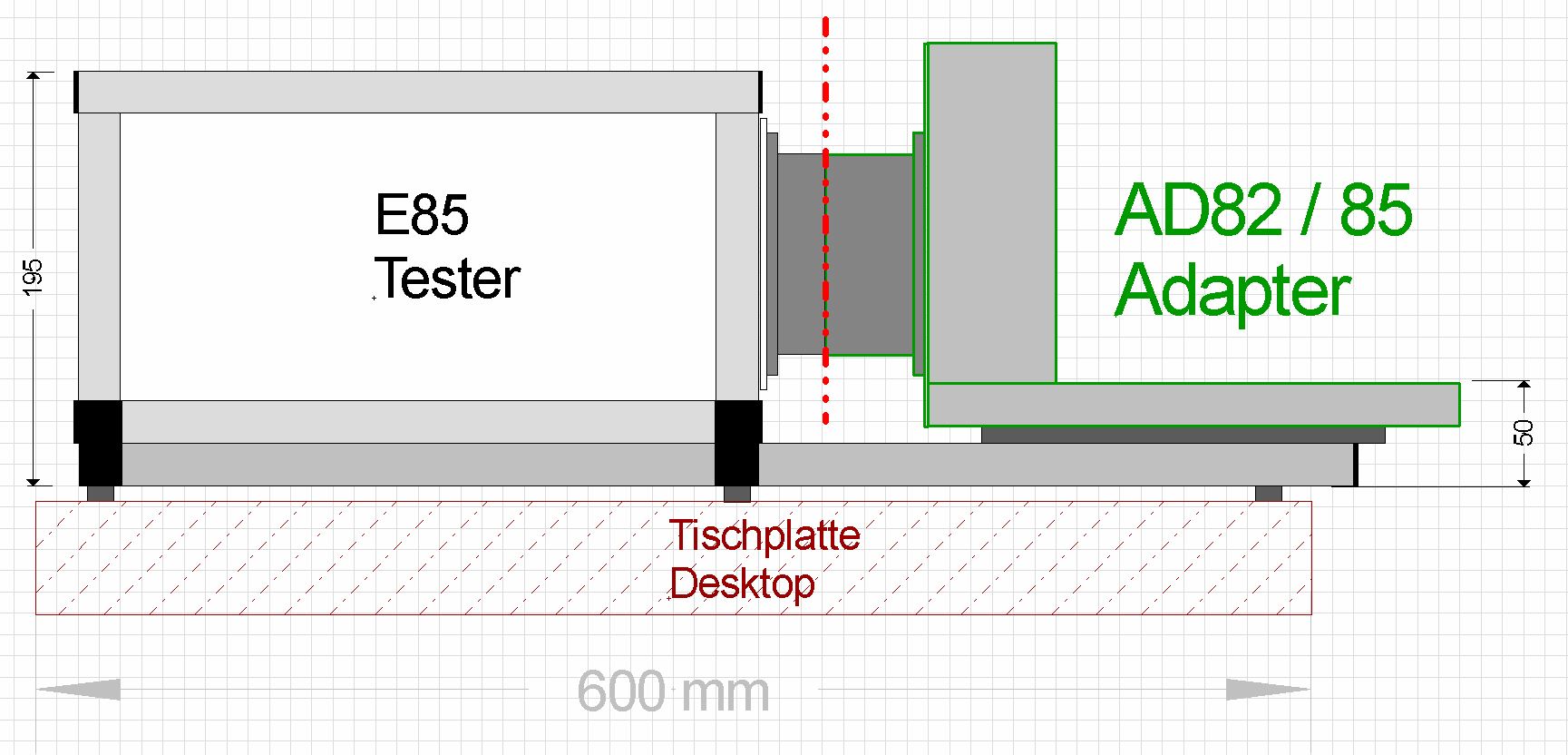

Adaptersystem für Massentests in Fertigung und Labor passend zu E85 und U82 individuell gestaltbar zur Prüfung von Schutzschaltungen HV-taugliche Schnittstelle.	AD81 Info		Adapter system for use in production lines and in laboratory compatible to E85 and U82 customizable for test of surge protection circuits HV-proof interface
